当前位置:首页> 成功案例
自助银行报警系统工程案例
作者: 发布日期:2020-06-10 点击次数:2152
  一。需求描述

  1.1 客户需求

  随着改革开放的深入,给国民经济带来了繁荣和发展,使得包含银行等金融单位的综合性建筑越来越多地出现。自助银行以其无人值守、分布范围广泛等特点开始大量使用,而其安全防范也愈来愈得到重视。

  自助银行报警系统以监测区域内环境参数和防范自助银行财产设备安全、用户人身财产安全为目标,在非正常工作时间进行报警系统布防,检测单元开始工作,当监测到异常,则发生报警,报警信号联动到监控室,以声光等方式提醒值班人员对该处进行监控查看,同时安装报警按钮,提供手动报警功能。

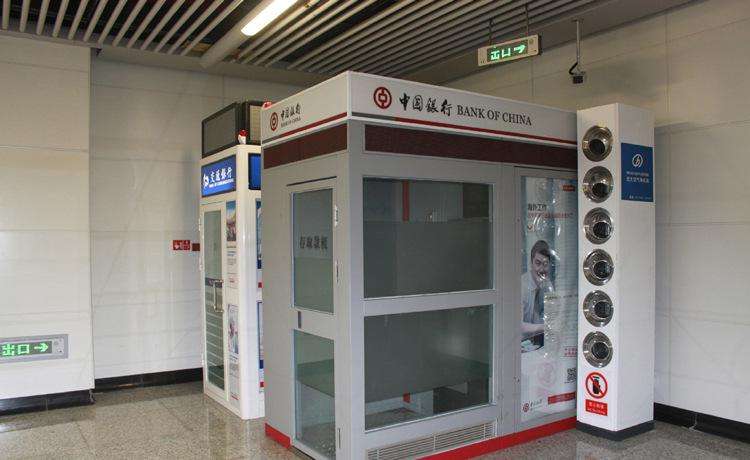

自助银行报警系统工程案例
  1.2 应用场景

  出入口红外探测;

  自助银行室内烟感火灾探测;

  玻璃门玻璃破裂探测;

  室内环境参数采集;

  二。系统架构

  2.1 系统总体结构

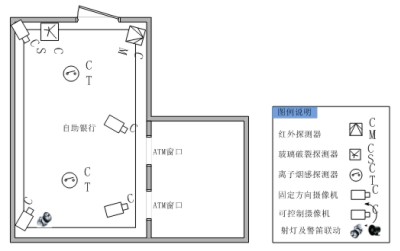

  自助银行报警系统工程案例

  图2-1  自助银行报警系统结构图

  2.2系统组成

  2.2.1环境参数检测仪/红外探测单元

  自助银行房间内安装多个温湿度检测仪、明火检测单元等,对房间内的温度、湿度、明火、烟雾等环境参数进行监测,当温度过高、漏水引发湿度过高、失火引起烟雾和明火等异常引发的报警,系统将报警信号发送到监控中心,并启动报警联动等动作。自助银行门口、ATM机等处,安装微波检测单元、红外检测单元等,这些检测仪器在正常营业时间内不布防,在非营业时间布防,对目标区域进行检测,当有不法入侵,则向报警主机发送报警信号,激发报警联动动作。

  自助银行报警系统工程案例

  2.2.2门禁报警单元

  系统可接入门禁系统的报警信号,同其他报警信号一样进行处理和联动。

  2.2.3传输系统

  环境参数采集仪到报警主机或编码器的信号一般是常开或常闭信号,使用屏蔽的2芯信号线即可,对于RS232或RS485则使用屏蔽的信号线缆,以总线方式传输,报警主机或编码器可接入银行专用网络,以TCP/IP方式,通过网络传输报警信号,可直接利用银行的专用私网,节省开支,经济性高。

  2.2.4监控室管理中心

  监控室管理中心安装报警服务器,警笛、闪灯等各种报警联动设备,当接收到报警信号,系统联动到其他系统同时将启动警笛和闪灯,以声光等方式提醒值班人员及时处警。

  三。设备

  3.1 各种报警他测器

  红外探测器:

  烟感探测器:

  玻璃破碎探测:

  室内环境参数采集:
自助银行报警系统工程案例
  四。功能概述

  4.1 布防/撤防功能

  系统具备布防撤防功能,对于环境参数检测仪器,采取7*24不间断工作方式,对于红外探测和微波监测仪、门禁报警信号等可设定时间段布防。

  4.2 报警联动功能

  当监测到异常,则发生报警,报警信号联动到监控室,以声光等方式提醒值班人员对该处进行监控查看,同时安装报警按钮,提供手动报警功能。

  4.3 扩展接入

  系统内的各种报警单元和信号均预留接口,可方便的接入到其他监控系统中,具有很强的扩展性。
自助银行报警系统工程案例
  五。性能规格

  5.1环境检测仪性能

  环境监测仪开关量报警误报漏报率不得大于2%,无故障工作时间不得低于30000小时。

  环境监测仪模拟量采集数据度不得大于5%,无故障工作时间不得低于30000小时。

  5.2红外探测器性能

  环境监测仪开关量报警误报漏报率不得大于2%,无故障工作时间不得低于30000小时。

  5.3报警联动性能

  报警联动响应迅速,迟滞时间不得大于0.5秒;

  各种联动设备无故障工作时间不得低于30000小时。
